在现代网络布线工程中，随着网络速度的不断提升（如千兆乃至万兆以太网的普及）和电磁环境日益复杂，对线缆连接器的性能与可靠性提出了更高要求。六类屏蔽水晶头（Cat6 Shielded RJ45 Connector）正是为满足这类高标准应用场景而诞生的关键组件，它是构建高性能、高稳定性网络物理层基础的重要一环。

一、核心定义：何为六类屏蔽水晶头？

六类屏蔽水晶头，顾名思义，是专为六类屏蔽双绞线（Cat6 STP或Cat6 FTP）设计的RJ45连接器。它与普通非屏蔽水晶头的最大区别在于其内置或外附的金属屏蔽层。这个屏蔽层通常由镀金金属外壳或内部金属箔片构成，其主要功能是有效抵御外部电磁干扰（EMI/RFI），并防止线缆内部信号向外辐射，从而确保高速数据信号传输的纯净性与完整性。

二、关键结构与技术特点

1. 屏蔽设计：

• 通常采用整体金属屏蔽外壳，或在内部分离式设计有接地弹片。

• 与屏蔽线缆的金属屏蔽层（铝箔或编织网）紧密连接，形成连续的360度屏蔽系统。

• 水晶头尾部常配有金属屏蔽护套或接地辫子，用于与配线架或设备端口实现有效接地。

1. 电气性能：

• 完全支持六类线标准，传输频率高达250MHz，完美适用于千兆以太网（1000BASE-T）及更高速率的应用。

• 八根线芯采用交错排列（上下两排）或直线排列，接触簧片通常为高弹性、耐腐蚀的镀金铜材，确保低电阻、高耐久性的连接。

• 严格的内部结构设计，减少了线对之间的串扰（NEXT, FEXT）。

1. 线序标准：

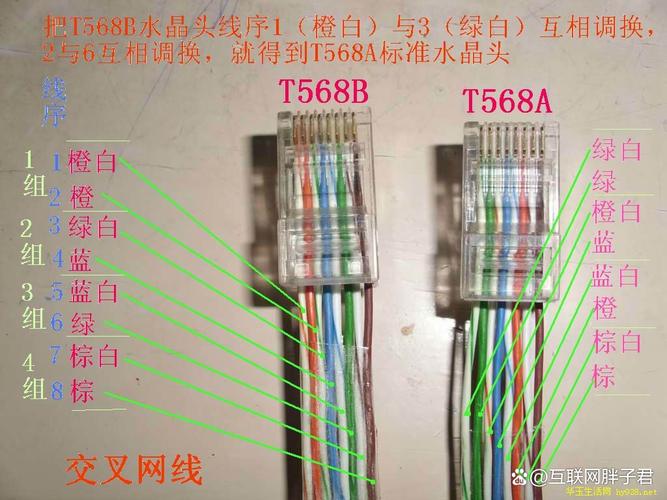

• 遵循T568A或T568B国际通用线序标准，保证了与所有标准网络设备的兼容性。

三、核心应用场景

六类屏蔽水晶头并非适用于所有环境，其价值在特定高要求场景下尤为凸显：

• 工业环境：工厂车间、电力设施附近等存在强电机、变频器、大功率无线电设备，电磁干扰严重的场所。
• 医疗环境：医院影像科（如MRI室）、手术室等对设备信号纯净度要求极高，且自身可能产生干扰的区域。
• 数据中心与服务器机房：高密度设备部署，线缆间距离近，防止串扰和保证数据高速稳定传输至关重要。
• 金融、安防及广电系统：需要长时间、无差错传输高带宽视频流或关键业务数据的场合。
• 户外或长距离布线：线缆路径可能暴露于复杂电磁环境中，或传输距离接近百米极限时。

四、安装要点与注意事项

使用六类屏蔽水晶头的安装工艺要求比非屏蔽水晶头更为严格：

1. 正确接地：这是屏蔽系统发挥效能的关键。必须确保水晶头、线缆屏蔽层与配线架、交换机等设备的接地端形成完整、低阻抗的接地通路。接地不良的屏蔽系统可能效果适得其反，成为干扰天线。
2. 专用工具：推荐使用针对六类线设计的专业压线钳，其刀片力度和压接深度经过优化，能确保八根线芯同时被平整、牢固地压入接触刀片，并一次性将外壳压紧固定。
3. 线缆处理：剥除线缆外皮时需小心，避免损伤内部的铝箔屏蔽层和线对绞距。将屏蔽层反折后，需与水晶头的屏蔽部分良好接触。
4. 保持绞距：在将线芯插入水晶头前，应尽量减少解绞的长度（通常不超过13毫米），以维持线对的平衡特性。

五、优势与局限

优势：
优异的抗干扰能力：为高速信号提供“保护罩”，提升信号信噪比（SNR）。
更高的传输稳定性与安全性：减少误码率，保障关键业务不中断，并降低信号泄露风险。
* 符合高标准规范：满足TIA/EIA-568-C.2、ISO/IEC 11801等国际标准中对屏蔽系统的要求。

局限：
成本更高：水晶头本身及配套的线缆、配线架成本均高于非屏蔽系统。
安装复杂：对施工人员的技术水平和责任心要求高，接地工艺是关键难点。
* 灵活性稍差：线缆和连接器相对更粗更硬，弯曲半径要求更大。

###

六类屏蔽水晶头是追求极致网络性能与稳定性的专业选择。它并非家庭或普通办公环境的必需品，但在面临严峻电磁挑战或承载关键任务的应用中，其价值无可替代。选择使用屏蔽系统，意味着选择了一整套更严格的工程设计、更优质的布线材料以及更专业的施工规范。只有正确设计、安装并良好接地，六类屏蔽水晶头及其所属的屏蔽布线系统才能真正成为网络高速公路上可靠、坚固的“桥梁”。
